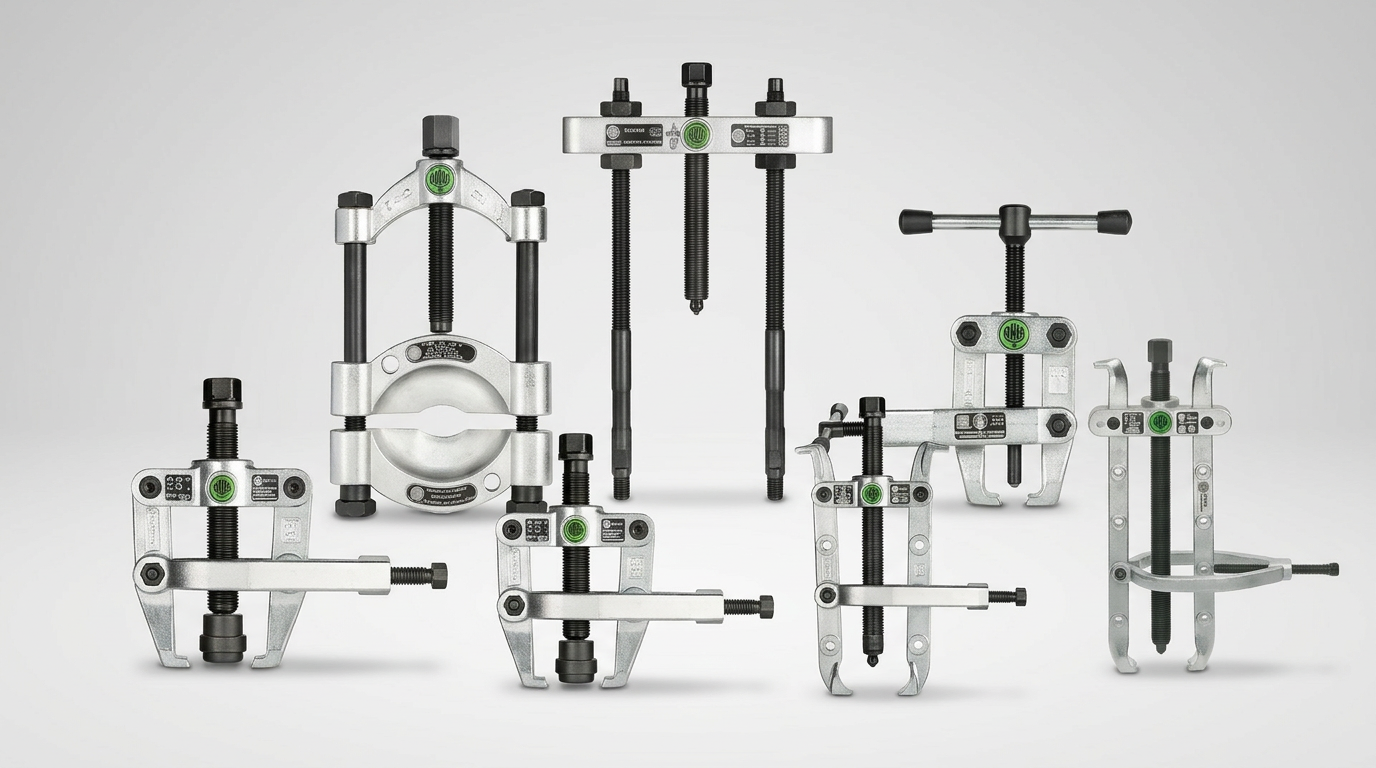

Lagerabzieher & Trennvorrichtungen
Sitzt ein Lager dicht an einer Schulter, ist kein Platz für einen Abzugshaken. Eine Trennvorrichtung treibt eine dünne, geschliffene Schneide zwischen Lager und Anlage und bietet danach eine Fläche zum Abziehen. Die Cobra-Serie vereint Trennvorrichtung und Abzieher in einem Werkzeug, mit Seitenklemmung, damit die Arme unter Last nicht aufgehen.
KUKKO 17-1 Trennmesser mit Schnellspannspindel, Ø 8-75 mm
KUKKO 18-1 Abziehvorrichtung, 60-150/200 mm
KUKKO 204-0 Lagerabzieher Cobra, 50 x 70 mm
KUKKO 204-V Lagerabzieher mit Seitenklemmung und Adapter
KUKKO 210-1 Trennvorrichtung Cobra, 90 x 170 mm
KUKKO 210-2 Trennvorrichtung Cobra, 135 x 270 mm
KUKKO 68-0 Abziehvorrichtung, Spannweite, 75 mm Spanntiefe (Befestigungsgewinde M6)
Trennmesser für Kugellager | 12 - 62 mm
Trennmesser für Kugellager | 18 - 83 mm
Trennmesser für Kugellager | 29 - 168 mm
Trennmesser für Kugellager | 39 - 225 mm
Trennmesser für Kugellager | 5 - 63 mm
Kogellagertrekkerset
2 Varianten
1-2

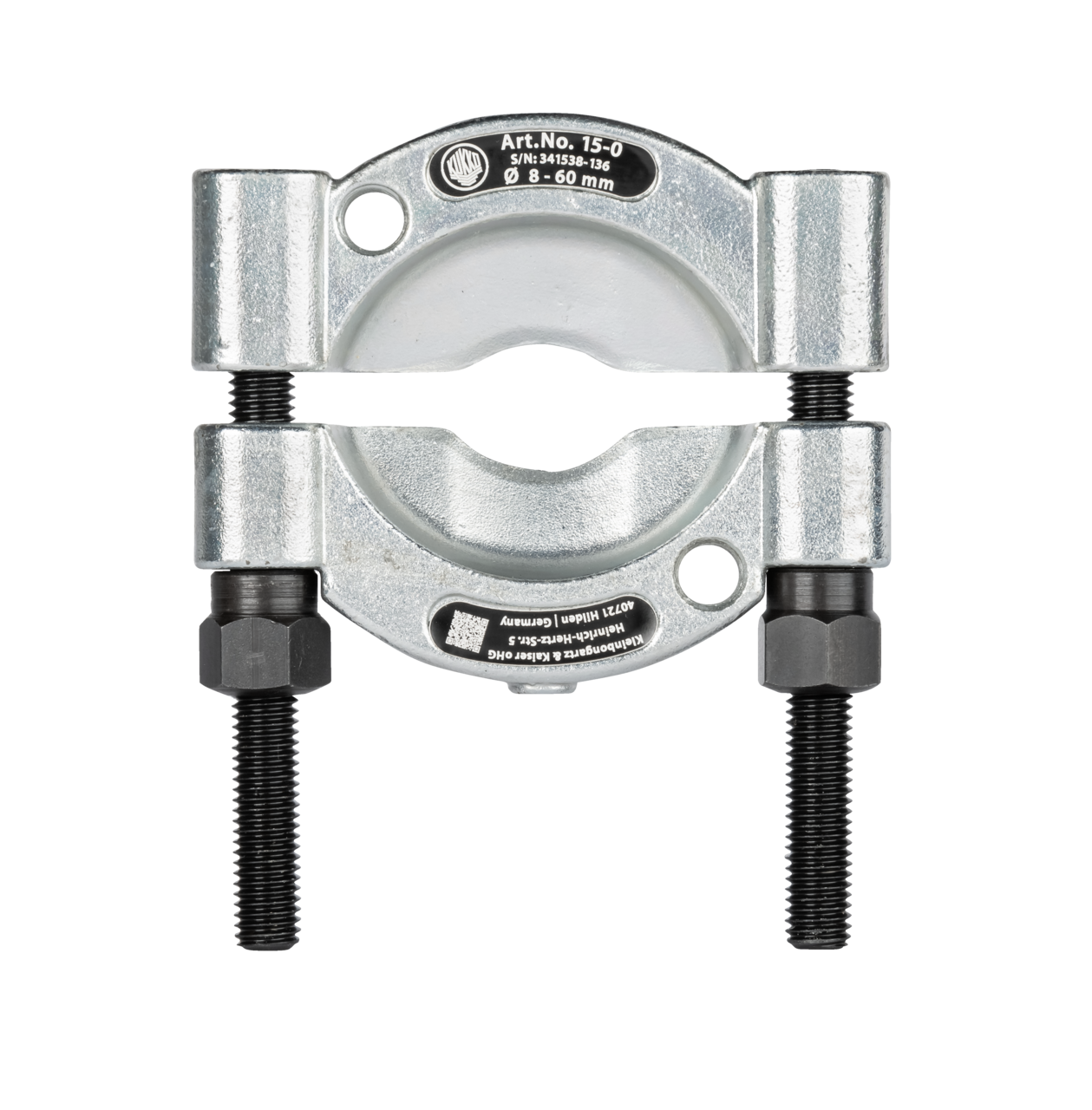

KUKKO 15-0 Trennvorrichtung Ø 8-60 mm mit Bohrung M10

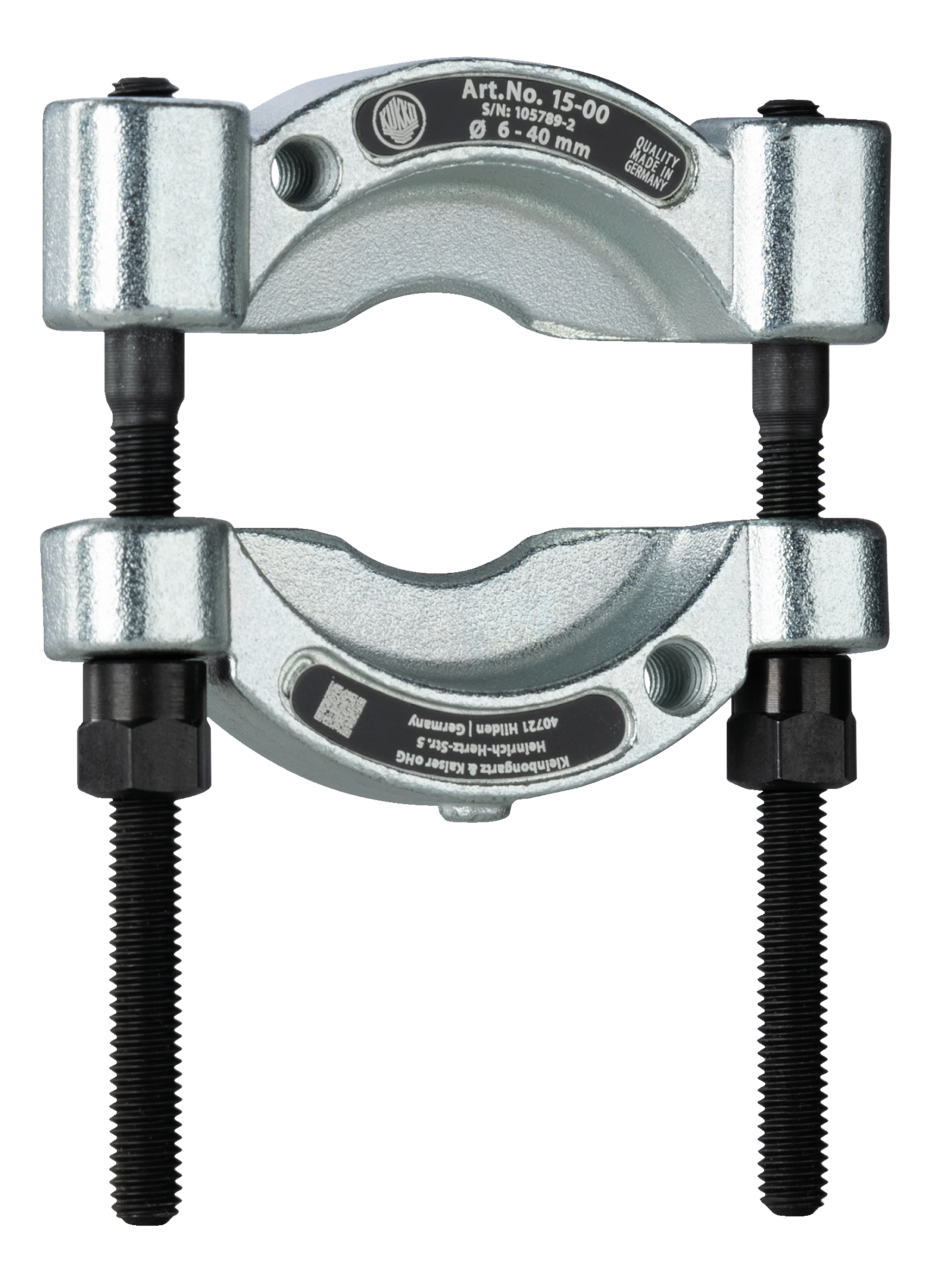

KUKKO 15-00 Trennvorrichtung Ø 6-40 mm mit Bohrung M6

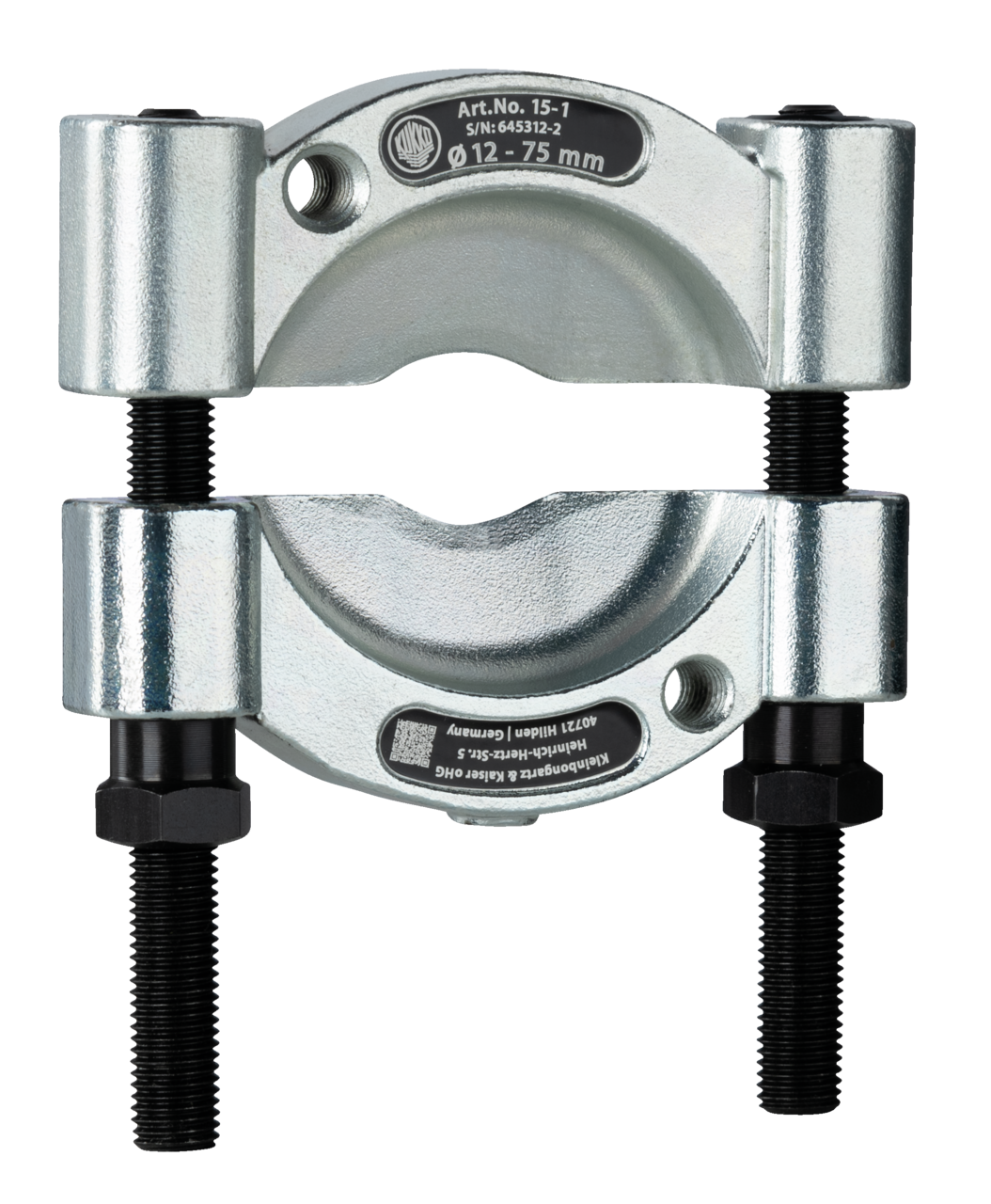

KUKKO 15-1 Trennvorrichtung Ø 12-75 mm
Leerkoffer für Art. 7750

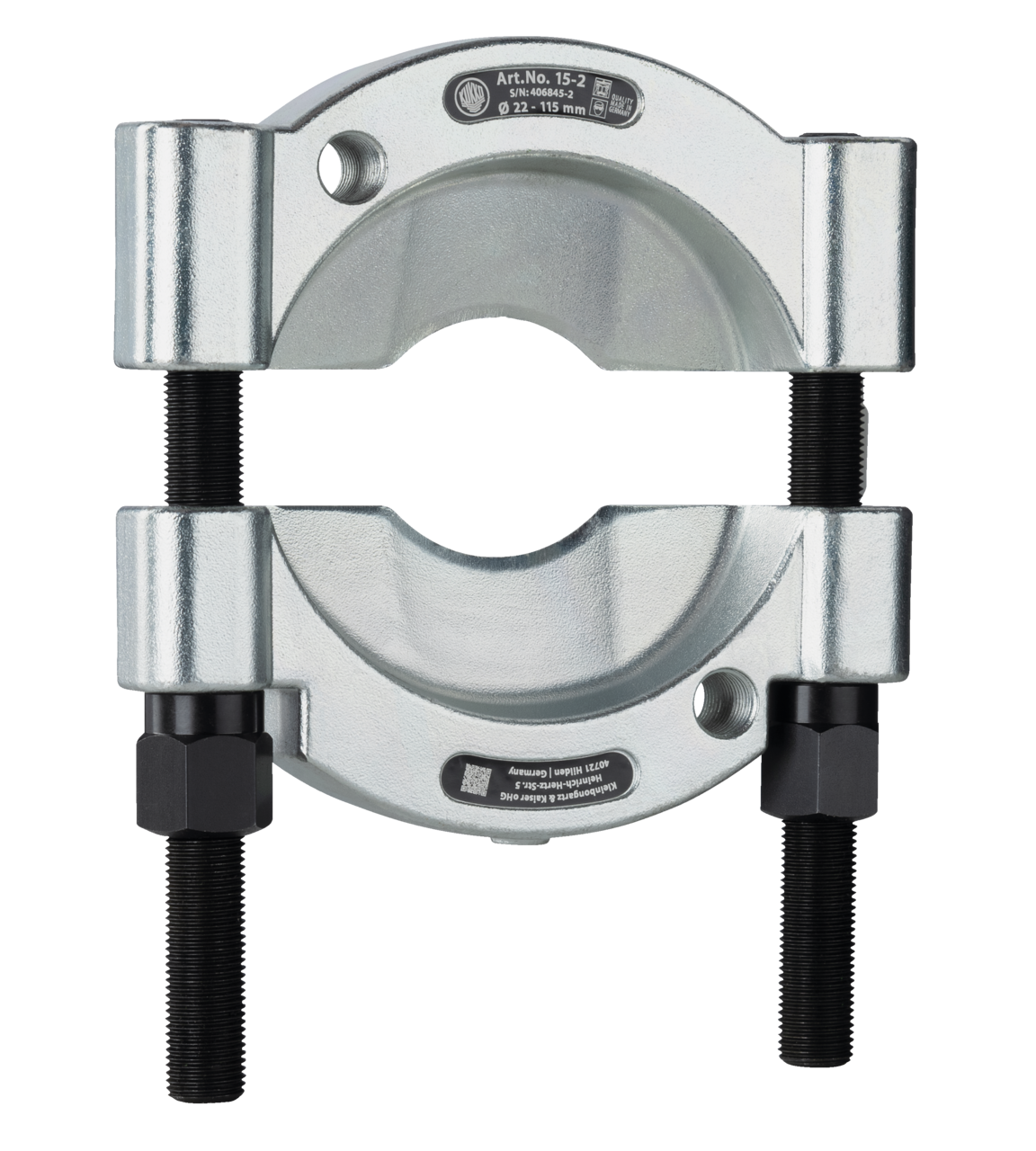

KUKKO 15-2 Trennvorrichtung Ø 22-115 mm
Mestrekkerset voor kogellagers
3 Varianten
1-2

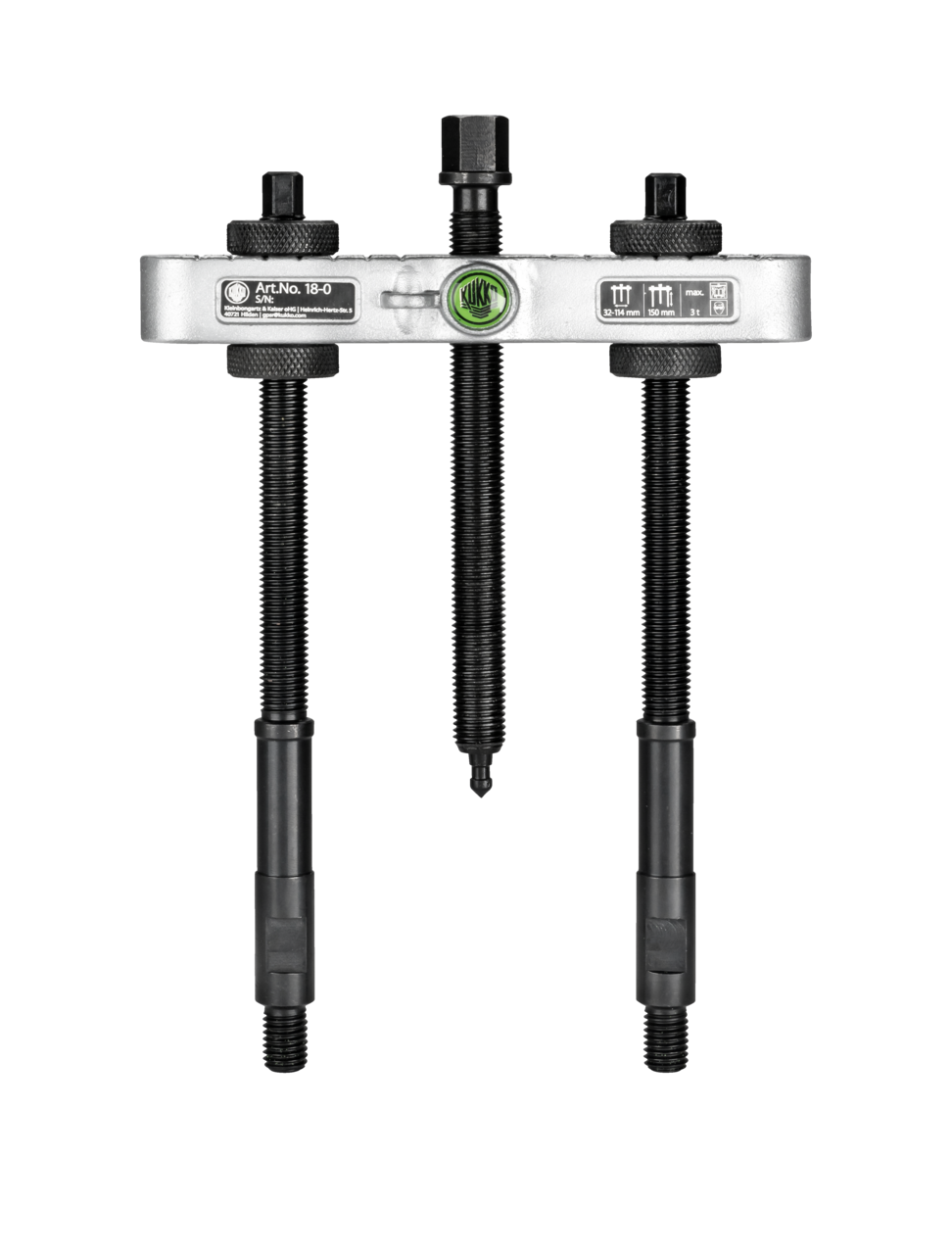

KUKKO 18-0 Abziehvorrichtung M10

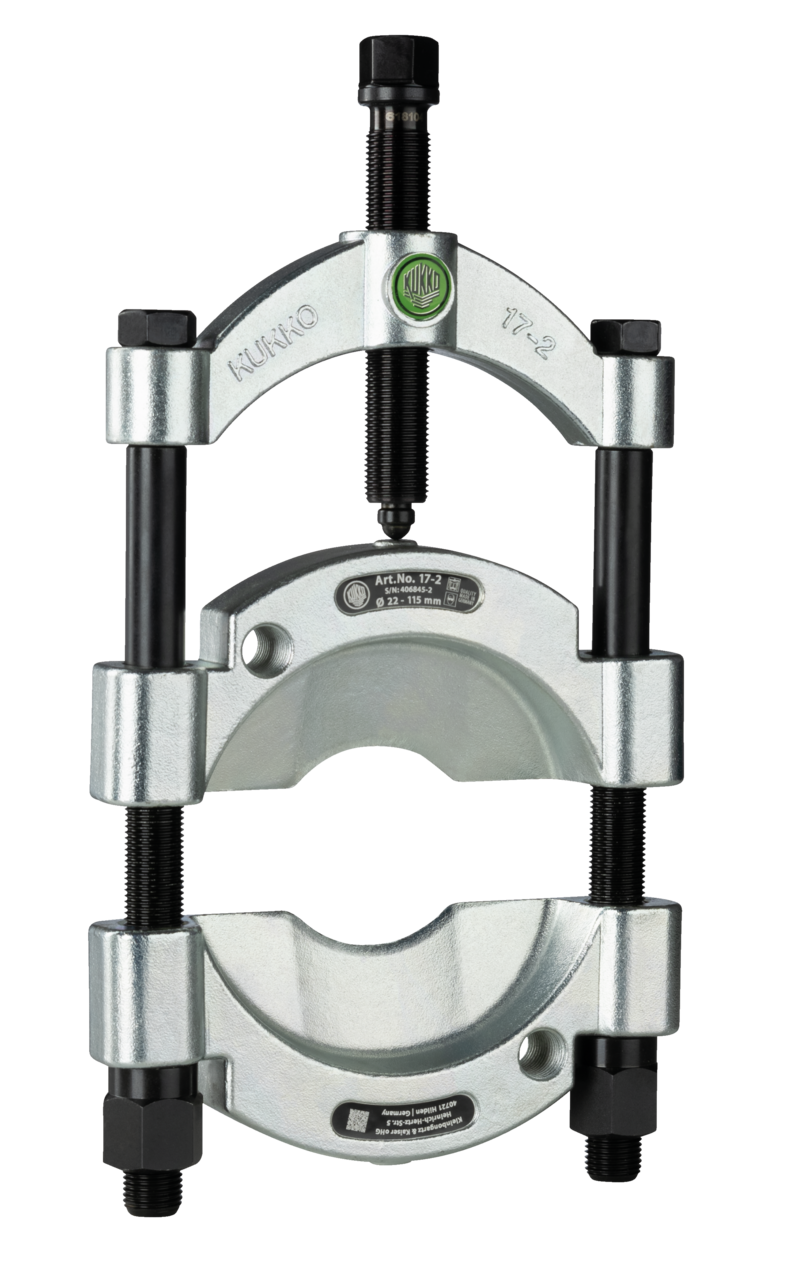

KUKKO 17-2 Trennvorrichtung mit Schnellspann-Druckspindel Ø 22-115 mm

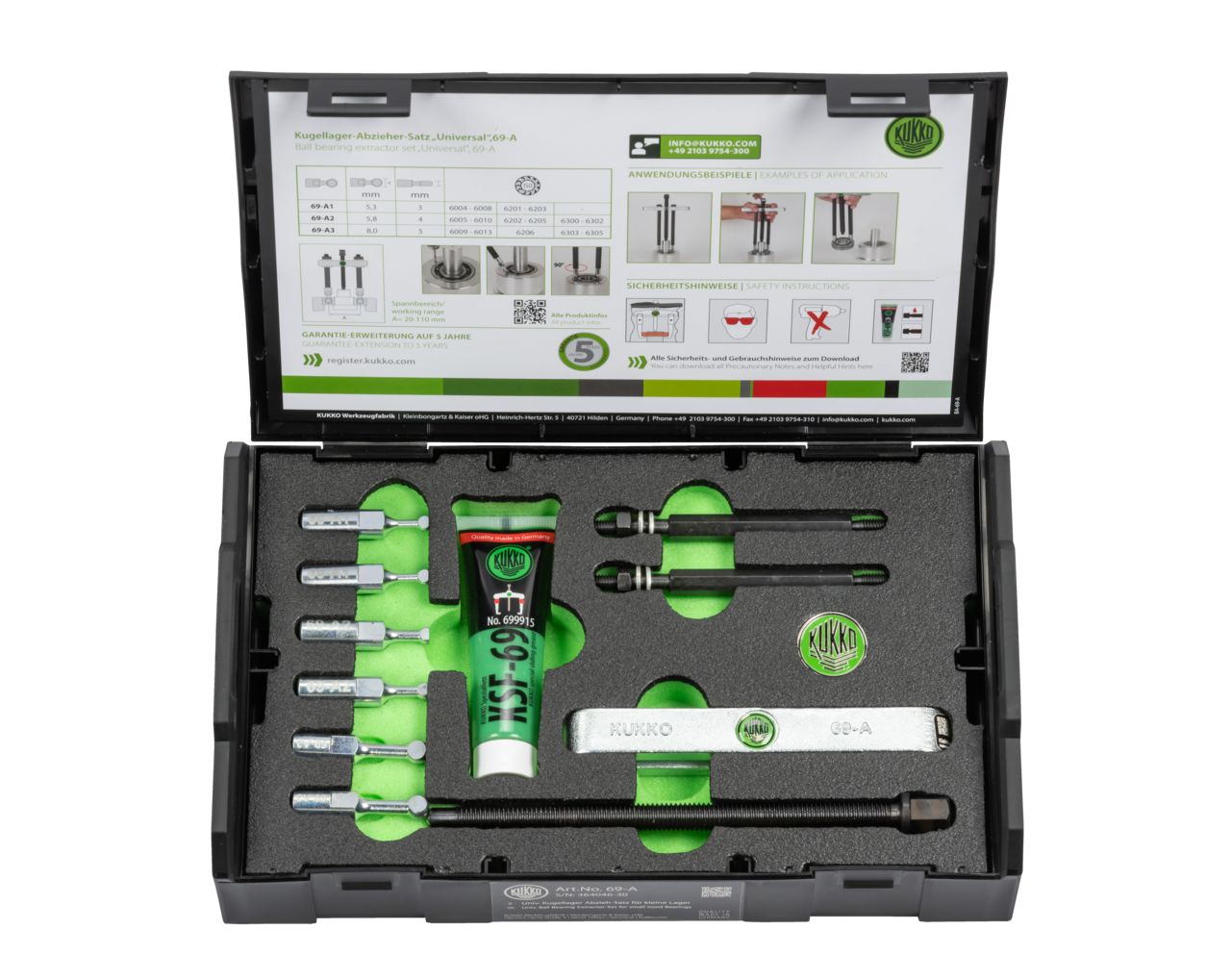

KUKKO 69-A Kugellagerabzieher-Satz "Universal" für kleine Lager Ø
KUKKO 204-02 2-armige Lagerabzieher "Cobra" 90 x 100 mm mit Seitenklemme

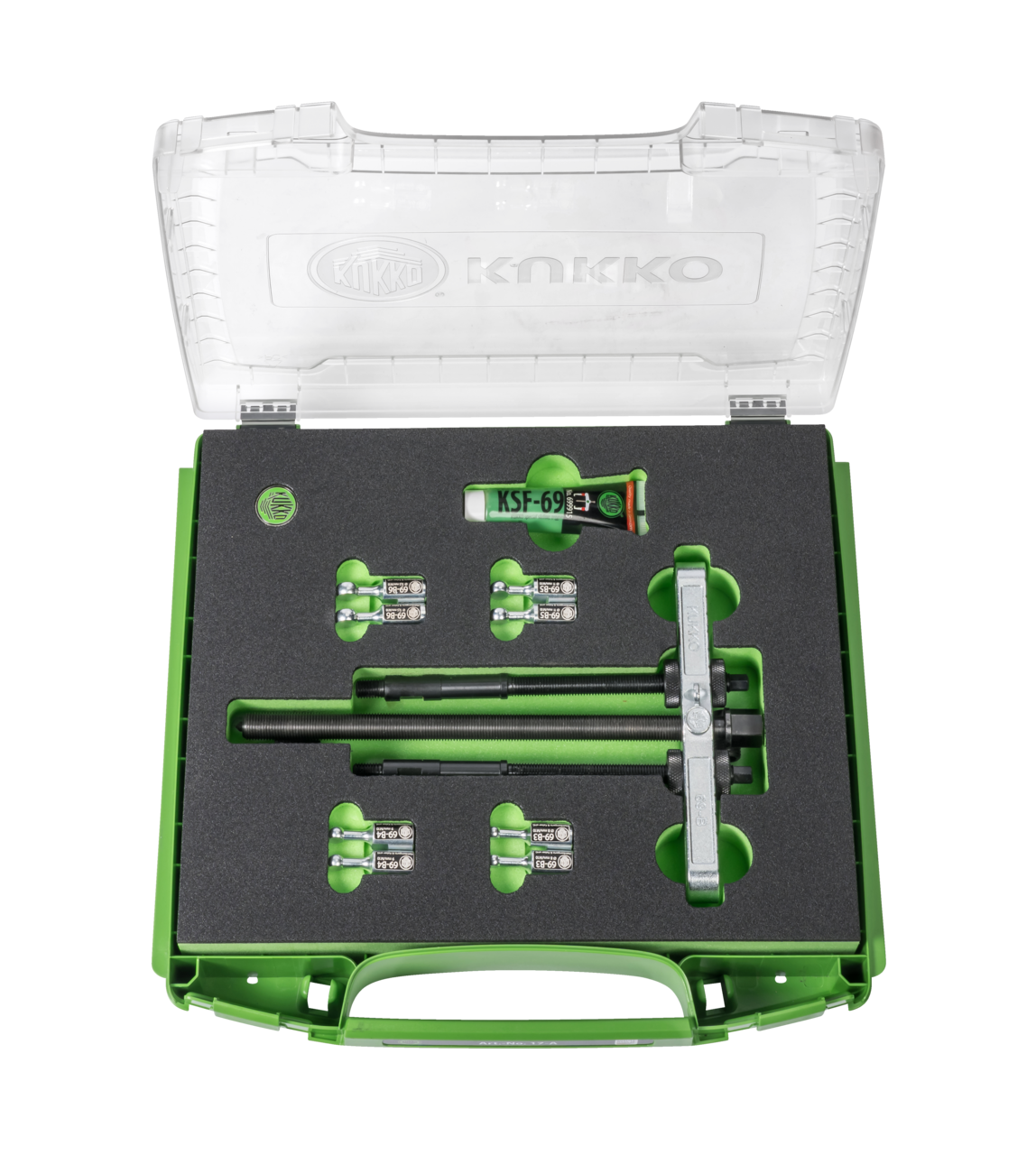

KUKKO 69-B Kugellagerabzieher-Satz "universal" für mittellange Lager Ø
Wann eine Trennvorrichtung nötig ist
Der klassische Fall: Ein Lager sitzt dicht an einer Wellenschulter oder an einem Zahnrad, und es ist kein Millimeter Platz, um einen Abzugshaken hinter den Innenring zu bekommen. An dieser Stelle hilft ein größerer Abzieher nicht — das Problem ist Zugang, nicht Kraft.
Eine Trennvorrichtung löst das mit einer dünnen, geschliffenen Schneide, die sich zwischen Lager und Anlage treibt. Die beiden Hälften werden um die Welle gelegt und verschraubt; damit entsteht eine ebene Schulter, an der die Abziehbrücke angreifen kann. Wichtig ist, dass die Schneide hinter dem Innenring fasst und nicht hinter dem Außenring, sonst drücken Sie die Kugeln durch die Laufbahn.
Die Cobra-Ausführung erledigt beides in einem Werkzeug: Die Arme trennen und ziehen, und eine Seitenklemmung hält sie unter Last in Position. Das erspart das Umrüsten mitten in der Arbeit — genau der Moment, in dem eine einfache Trennvorrichtung losreißt.
